こんにちは！青木です！
本日は、GeneXusで扱うオブジェクト（Object）の一つであるダイアグラム（Diagram）について書きたいと思います。
ダイアグラムは、アプリケーションの構築に直接は影響を与えないオブジェクトです。GeneXusで定義するトランザクション間（テーブル間）の関連を可視化するために用います。

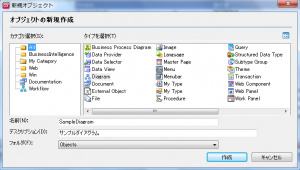

新規オブジェクト作成でDiagramを選択して、名前とデスクリプションを設定します。

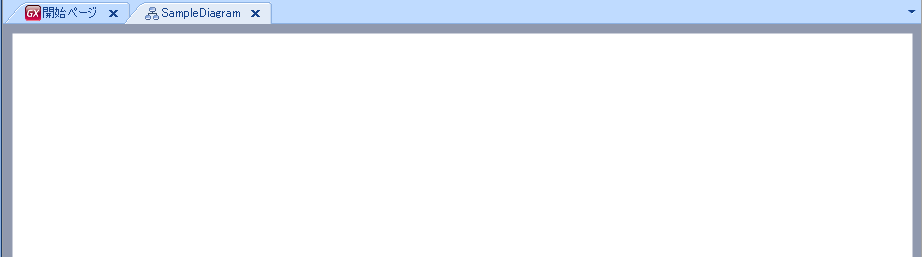

デフォルトでは、真っ白な画面になります。ここに、トランザクション、またはテーブルをドラッグ＆ドロップします。ここでは先ず、トランザクションを操作します。

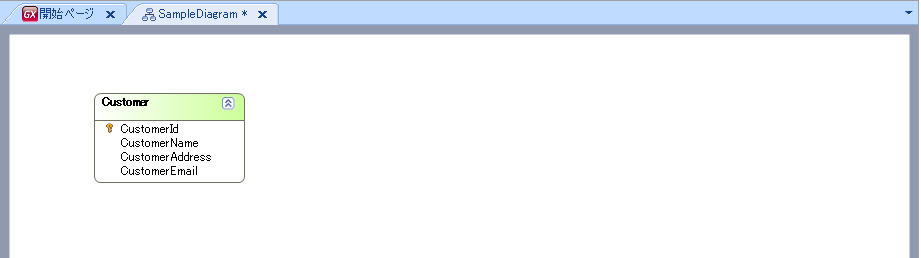

上図はCustomerトランザクションを貼り付けた状態です。オブジェクト名、含まれる項目属性名、主キーが確認できることが分かります。ここにCustomerトランザクションと関連のあるInvoiceオブジェクトをドラック＆ドロップします。

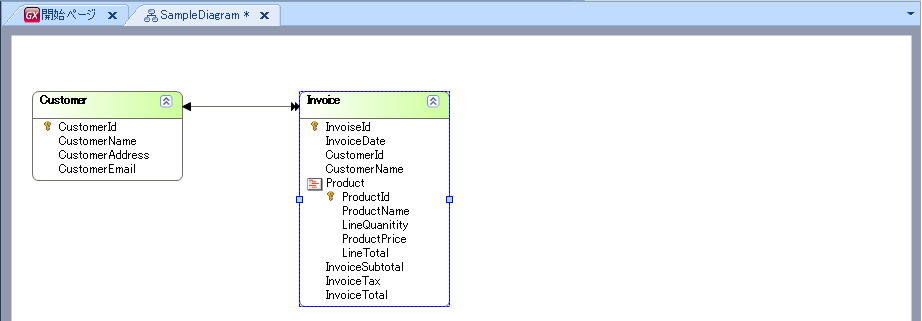

そうすると、この２つのトランザクションの関連が矢印で表現され、可視化されています。この場合『Customer：Invoice ＝１：N』であることを表しています。

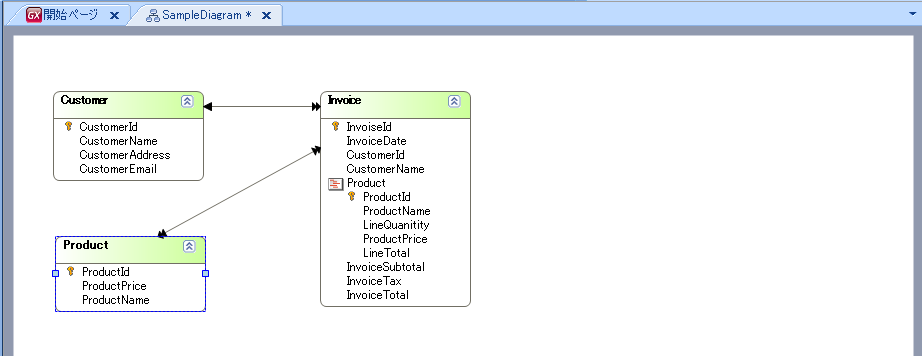

Productトランザクションも加え、3つのトランザクション間の関連が可視化されました。
次に、GeneXusがモデリングしてくれた物理テーブルの関連を見ます。トランザクションと同様の手順で、テーブルオブジェクトをドラッグ＆ドロップします。

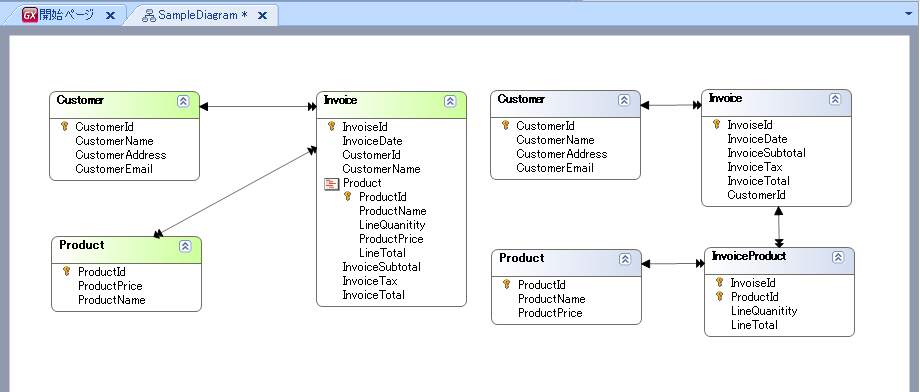

青い枠がテーブルオブジェクトです。
Invoiceトランザクションで”階層構造（レベル）”になっている部分が子テーブルとして作成されています。これは、ヘッダー・フッター部分と明細部分が１：Nの構造になっていることを表しています。このテーブル構造に基づき、GeneXusが各種処理を生成します。
本日は以上です。最後までご覧いただきありがとうございます！
